五金冲压件的断面特点

很多客户询价的时候，在将图纸发过来之后，一般情况下图纸上五金冲压件的断面都是画成了直上直下的垂直面，这也是设计人员为了方便才这样画的，但是我们作为五金冲压厂在这个时候一定要再次跟客户确认才行。在跟客户解释的时候，一定要将五金冲压件的断面情况告诉客户，那五金冲压件的断面有哪些特点呢？

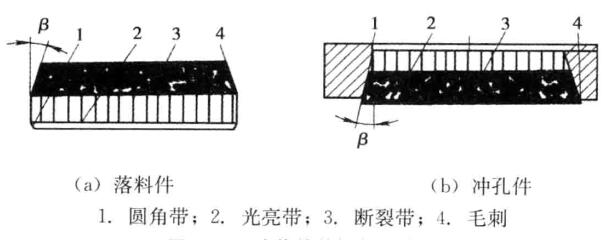

在正常的冲压加工中，五金冲压件的断面有四个明显的特征区域：圆角带、光亮带、断裂带和毛刺。下图中标出了落料件和冲孔机的四个特征区域。

一，圆角带。圆角带又称为塌角，是由于钢板靠近上模或者下模但是又不与冲压模具接触的材料表面受到弯曲和拉伸作用而产生的。

二，光亮带。光亮带是由于上模切入钢板，材料被挤入下模而产生塑形剪切变形产生的，光亮带是五金冲压件断面质量最好的区域，光良平整而且又和钢板平面垂直。精密冲压一般就是追求的光亮带。

三，断裂带。断裂带的表面比较粗糙，而且有大约5度的倾斜，是由于冲压时形成的裂纹扩展而成。

四，毛刺。毛刺紧靠着断裂带的边缘，裂纹产生的位置不是正对着模具刀口，而是在靠近冲压模具刀口的侧面上，在五金冲压件被下模推出模具时会加重。

良好的五金冲压件断面应该首先控制毛刺，将毛刺最小化，其次是追求光亮带，很多要求比较精密的五金冲压件，客户会提出光亮带在整个断面中所占的比重，当然这就是精密冲压的范围了。
